Tragwinkel TWL-ALU-RL

Produktbeschreibung

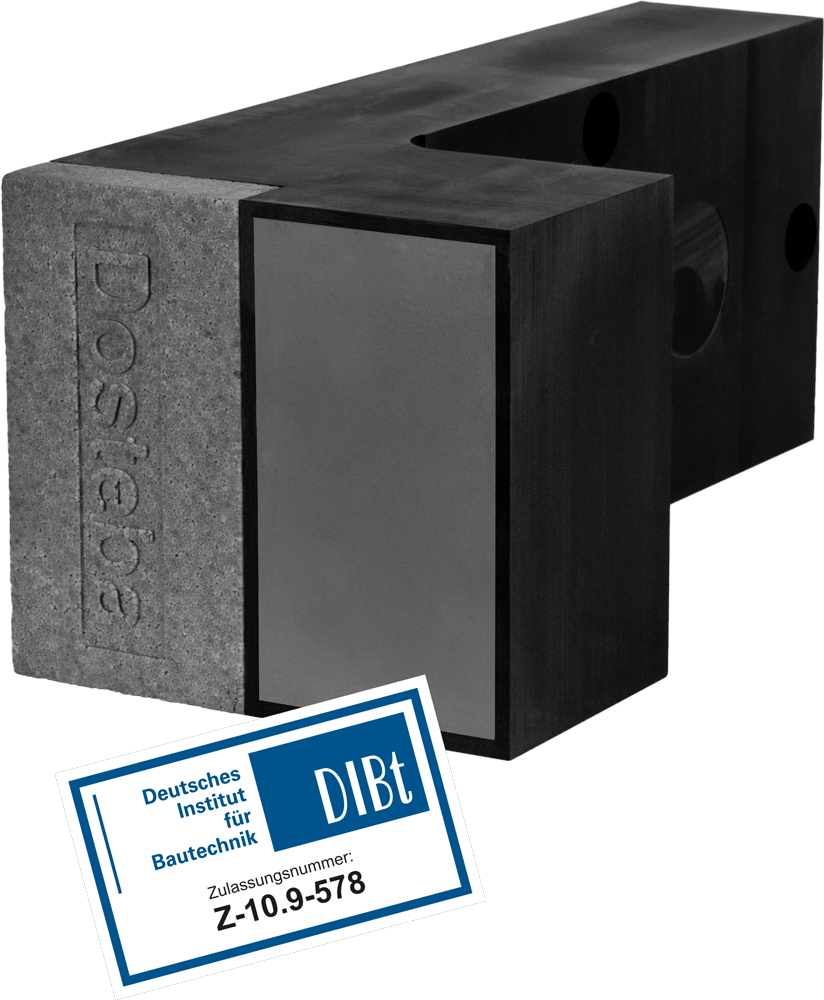

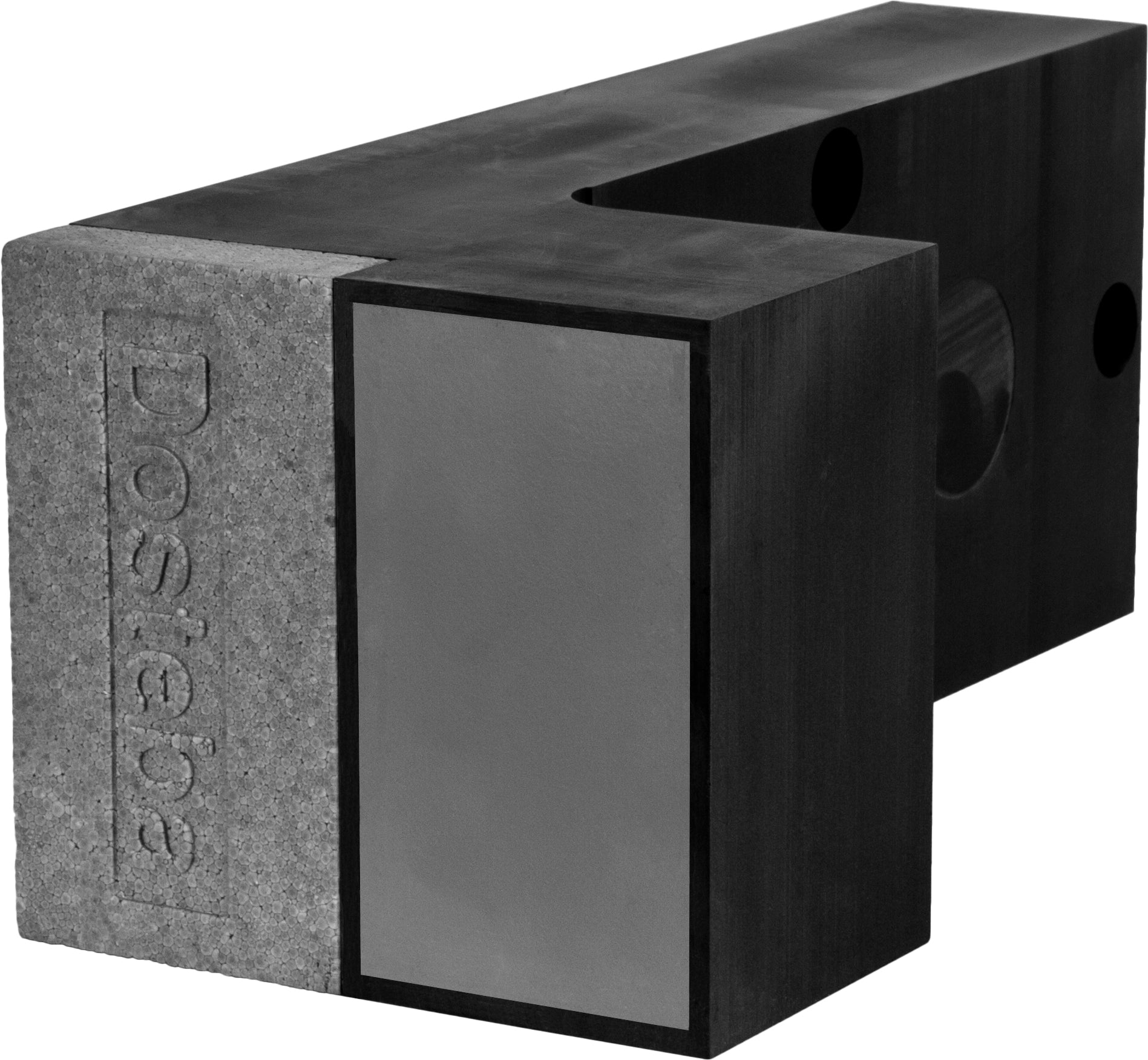

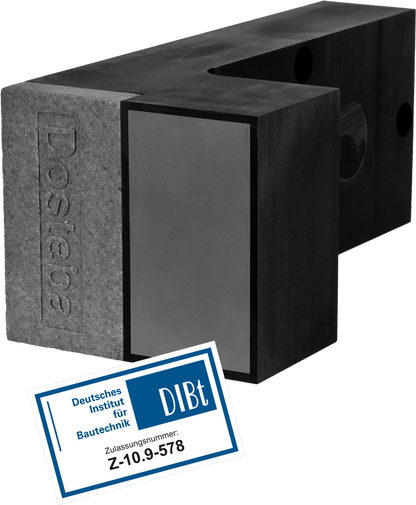

Der Tragwinkel TWL-ALU-RL von Dosteba wurde speziell für die Laibungsmontage von schweren Anbauteilen wie französischen Balkonen, Geländern, Führungsschienen oder Handläufen entwickelt. Durch die Montage in der Fenster- oder Türlaibung ermöglicht er eine wärmebrückenfreie Befestigung – ideal für moderne, energieeffiziente Fassadenaufbauten.

Mit einem hochdruckfesten PU-Kern von 450 kg/m³ Raumgewicht ist der TWL-ALU-RL besonders stabil und eignet sich optimal für hohe Traglasten – sogar bei nicht tragender Fassadendämmung. Die innenliegende Aluminiumplatte sorgt für sicheren Halt, während die äußere HPL-Compactplatte die Lasten optimal verteilt.

Technischer Aufbau

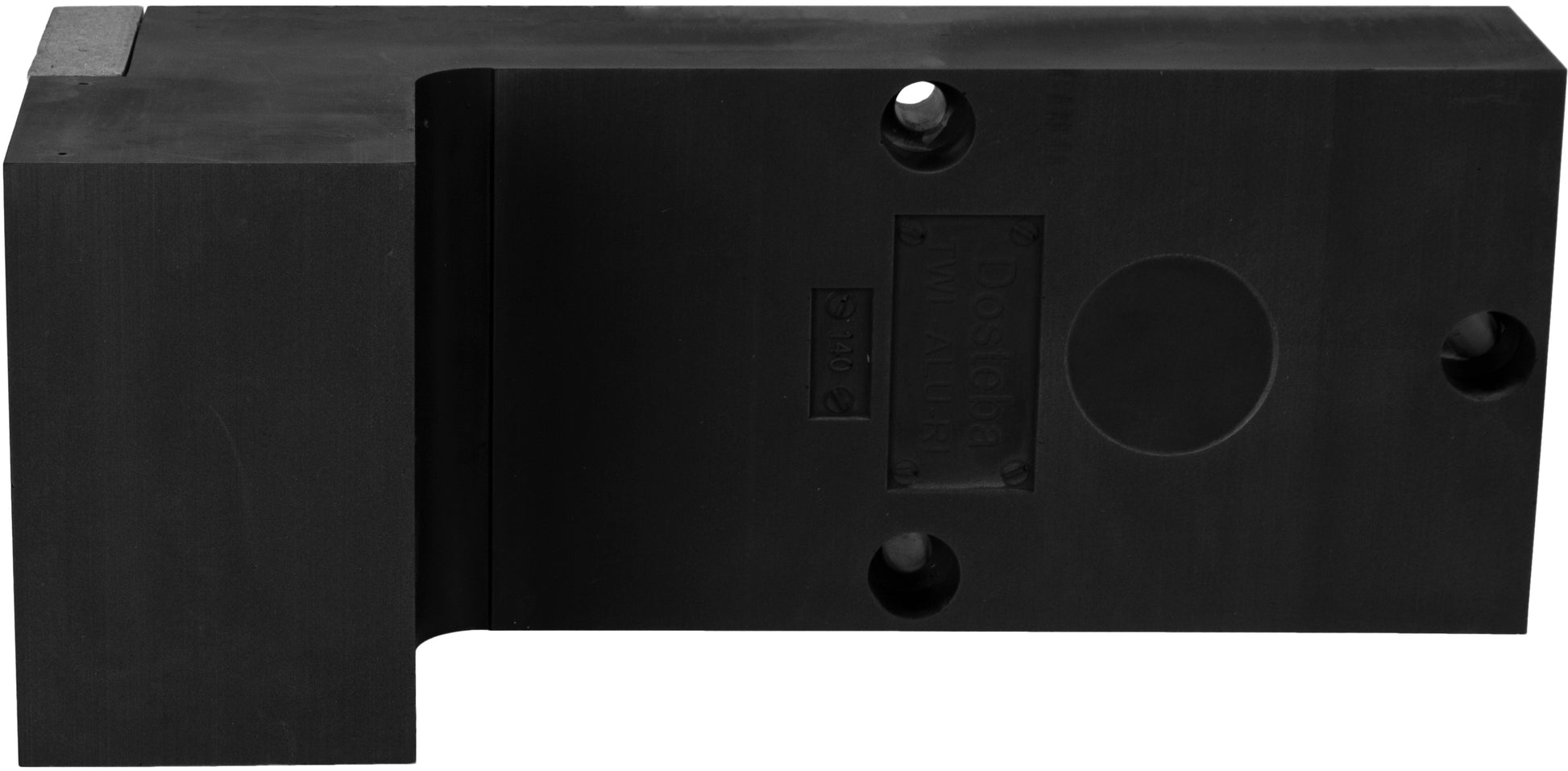

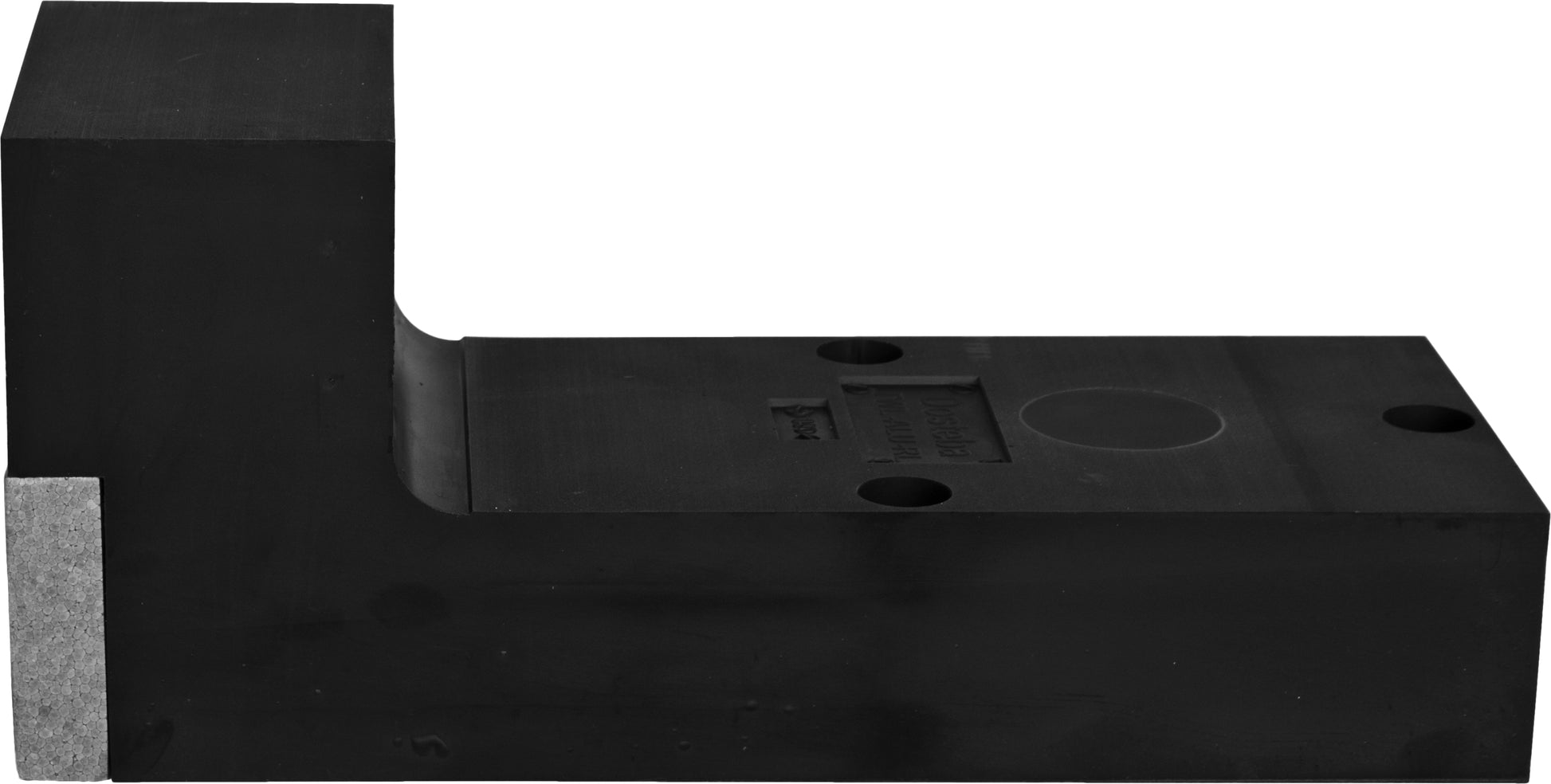

PU-Hartschaumkörper mit 450 kg/m³ Raumgewicht für maximale Druckfestigkeit
Integrierte Aluminiumplatte zur sicheren Verschraubung des Anbauteils (M6–M12)
Außenliegende HPL-Compactplatte für gleichmäßige Lastverteilung

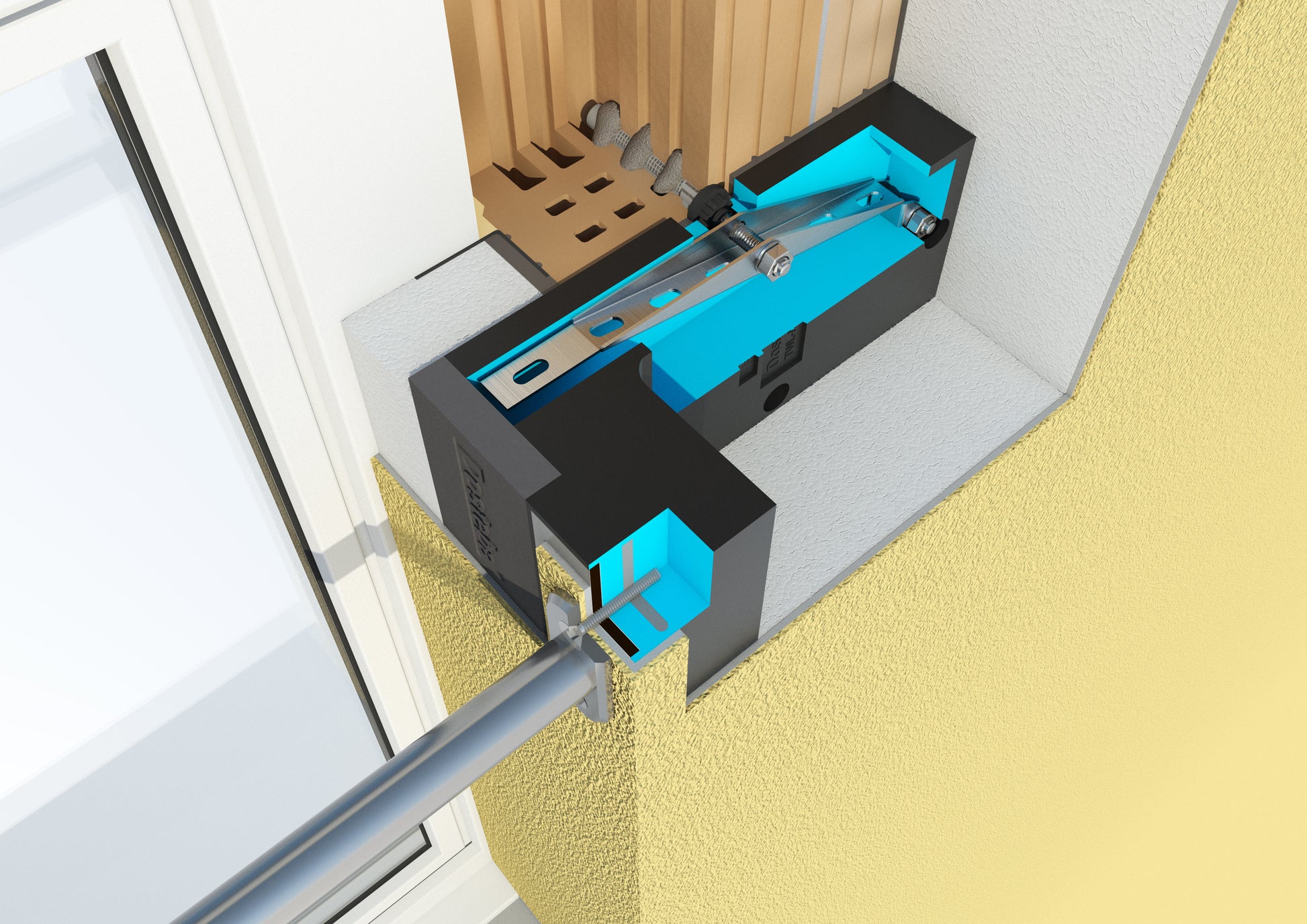

Wärmebrückenfreie Montage – keine Durchdringung der Dämmebene notwendig
Geeignet für Laibungen – optimale Positionierung zwischen Fenster und Fassade

Vorteile auf einen Blick

✅ Laibungsmontage ohne Wärmebrücken – perfekt für moderne Fassadensysteme

✅ Sehr hohe Traglast – für sichere Befestigung von Absturzsicherungen & Co.

✅ Einfache Montage – kein Spezialwerkzeug notwendig

✅ DIBt-zugelassen – geprüft für den Einsatz im bauaufsichtlichen Bereich

✅ Witterungsbeständig – für temporären Außeneinsatz geeignet

Alternative für die Fassadenmontage

Du möchtest dein Anbauteil lieber direkt auf der Fassade montieren? Dann ist der TWL-ALU-RF die passende Variante. Er bietet denselben technischen Aufbau wie der TWL-ALU-RL, wurde aber für die direkte Montage an der Fassadenoberfläche entwickelt.

Weitere Hinweise zur Montage sowie die zulässigen Lasten finden Sie im Bereich "Zulässige Lasten" sowie unter den Downloads in den technischen Dokumentationen und Montageanleitungen.

Produkteigenschaften

Abmessungen
Grundfläche: 320 x 125 mm
Typen T: 80 – 300 mm
Compactplatte: 117 x 65 x 6 mm
Nutzfläche: 97 x 45 mm
Dicke Aluplatte: 6 mm
Lochabstand: 120 x 100 mm
Raumgewicht PU: 450 kg/m³

Anwendungsbereiche

- Befestigung von französischen Balkonen in der Fenster- oder Türlaibung
- Montage von Geländern und Handläufen an Gebäudeecken oder Zwischenräumen
- Laibungsmontage von Kloben (Flansch- oder Schraubkloben) für Fensterläden
- Anbringung von Führungsschienen für Schiebeläden
- Sichere Befestigung von Absturzsicherungen bei hoher Lastanforderung
- Wärmedämmbrückenfreie Montage in WDVS, hinterlüfteten Fassaden oder Innendämmungen
- Ideal für den Einsatz im geschossweisen Wohnbau, bei öffentlichen Gebäuden oder energetischen Sanierungen

Zulässige Lasten Montageelement

Zulässige Lasten des TWL-ALU-RL

Die folgende Tabelle zeigt die empfohlenen Maximalbelastungen pro Montageelement bei fachgerechter Montage gem. Montageanleitung bei einer bündigen Montage zur tragenden Wand (also nicht überstehend). Die zulässigen Lasten sind weiterhin von der Dämmstoffdicke sowie der gewählten Befestigungsart mit dem Untergrund abhängig:

FZ – Zugbeanspruchung: axiale Zugkraft entlang der Schraube (z. B. Herausziehen).
FV – Quer-/Scherbeanspruchung: Vertikale Zugkraft, die direkt an der Verschraubung des Anbauteils wirkt.
FD – Druckbeanspruchung: Druckbelastung in Längsrichtung der Schraube (z. B. durch Bauteile, die aufliegen).

Empfohlene Lasten je Dämmstärke
Dämmstärke (mm)	Zugbeanspruchung (FZ) (kg)	Druckbeanspruchung (FD) (kg)	Querbeanspruchung (FV) (kg)
80	205	445	380
100	205	430	340
120	205	420	300
140	205	410	270
160	205	405	240
180	205	395	215
200	205	390	190
220	210	390	170
240	210	385	155
260	210	385	140
280	215	385	130
300	215	385	125

Wichtiger Hinweis:
Die angegebenen Lastwerte beziehen sich auf die TWL-ALU-RL bei horizontaler Montage bündig zur tragenden Wand (also keine überstehende Montage). Die tatsächliche Belastbarkeit hängt immer von der Montageart und dem Verankerungssystem ab.

Es handelt sich um Richtwerte mit Sicherheitsbeiwerten γ_M und γ_F = 1,40. Sie ersetzen keine statische Berechnung und keine bauaufsichtliche Zulassung. Für sicherheitsrelevante Anwendungen ist eine Fachkraft hinzuzuziehen.

Hinweis zur Umrechnung von kg und kN:
Kilogramm (kg) ist eine Einheit der Masse, während Kilonewton (kN) eine Einheit der Kraft darstellt. Eine direkte Umrechnung ist daher physikalisch nicht korrekt, außer man bezieht die Erdbeschleunigung (Gravitation) mit ein. Diese beträgt im Mittel etwa 9,81 m/s².

Zur Orientierung gilt folgende Faustregel für die Umrechnung von Masse (kg) in Gewichtskraft (kN):

1 kN ≈ 100 kg (unter Normbedingungen, gerundet)

Das bedeutet: Eine Masse von 100 kg erzeugt eine Gewichtskraft von etwa 1 kN.

⚠️ Diese Umrechnung gilt nur für Eigengewichtskräfte. Bei z. B. Windlasten oder dynamischen Belastungen ist kN direkt als Kraft zu betrachten.

Empfohlene Gebrauchslast auf die Verschraubung in der Aluplatte:
Zugkraft pro M6 Schraube: ca. 310 kg
Zugkraft pro M8 Schraube: ca. 390 kg
Zugkraft pro M10 Schraube: ca. 510 kg
Zugkraft pro M12 Schraube: ca. 670 kg

Bei den angegebenen Werten handelt es sich um Schraubenauszugswerte einer Einzelschraube aus der Aluplatte.
