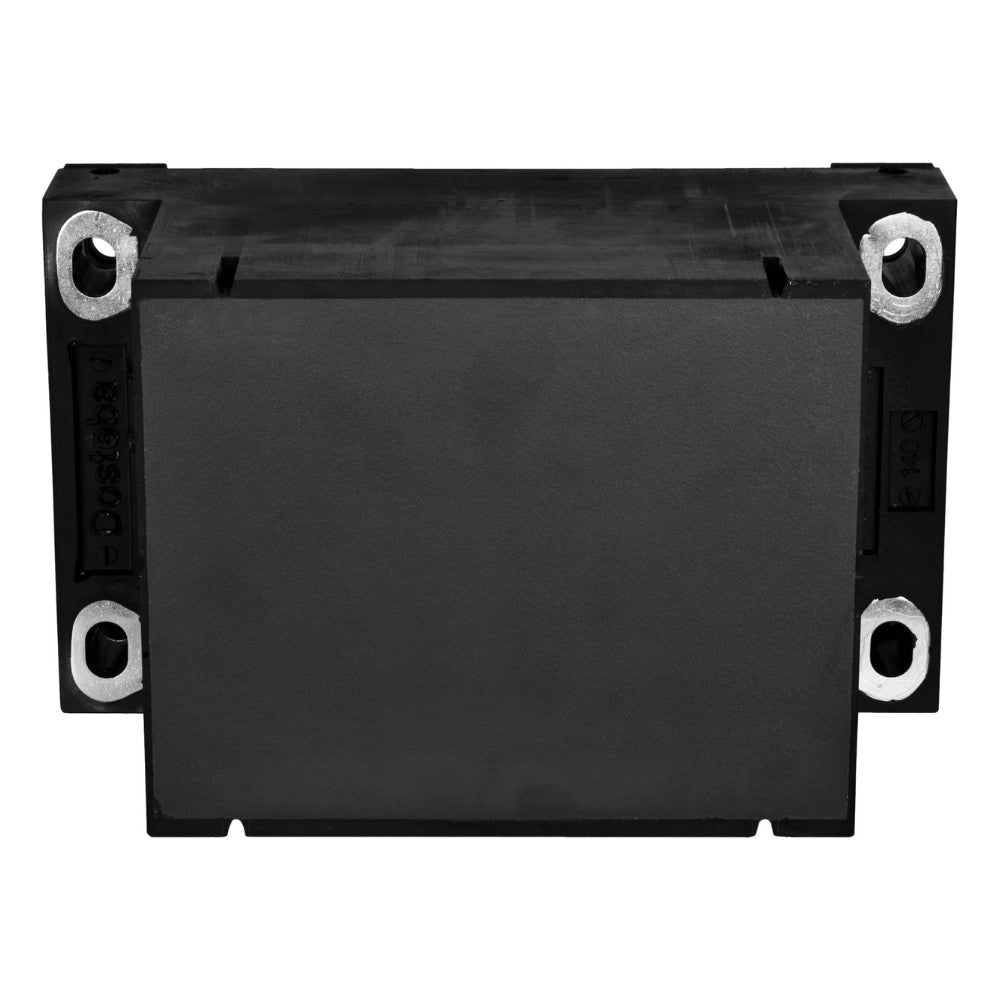

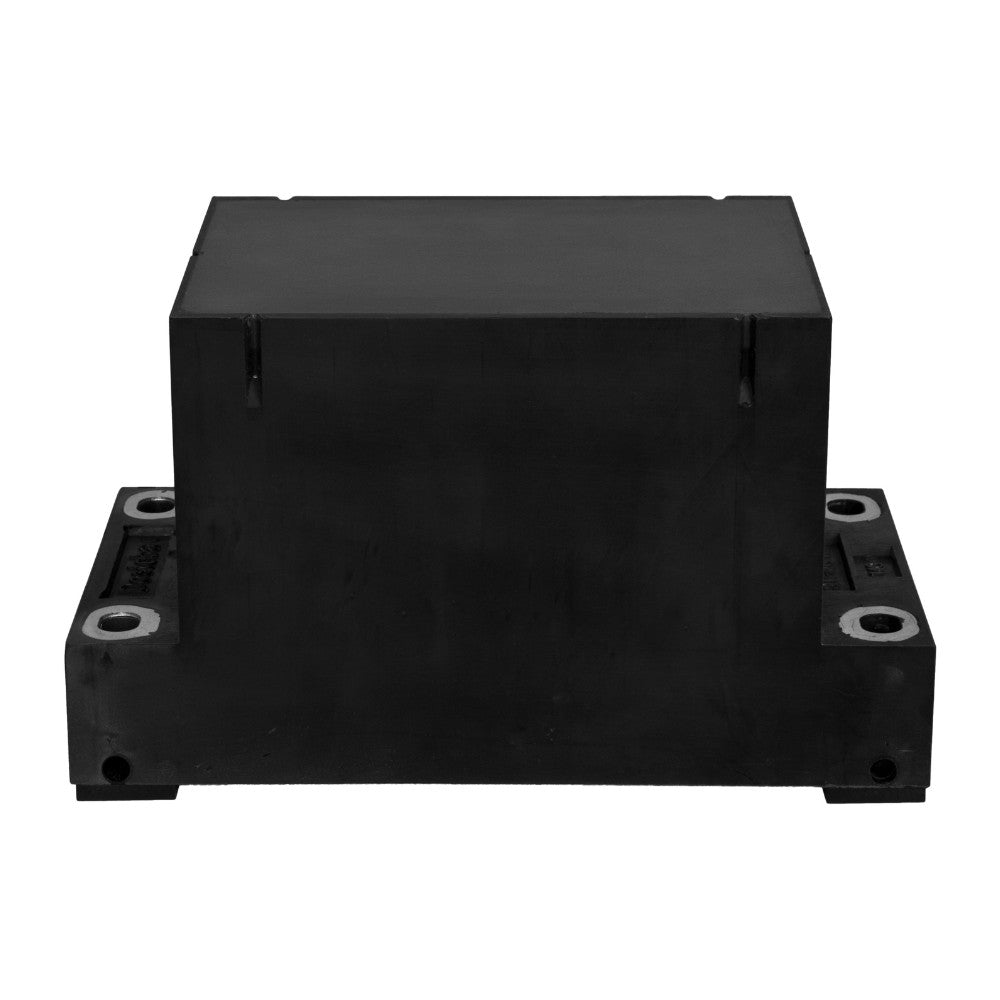

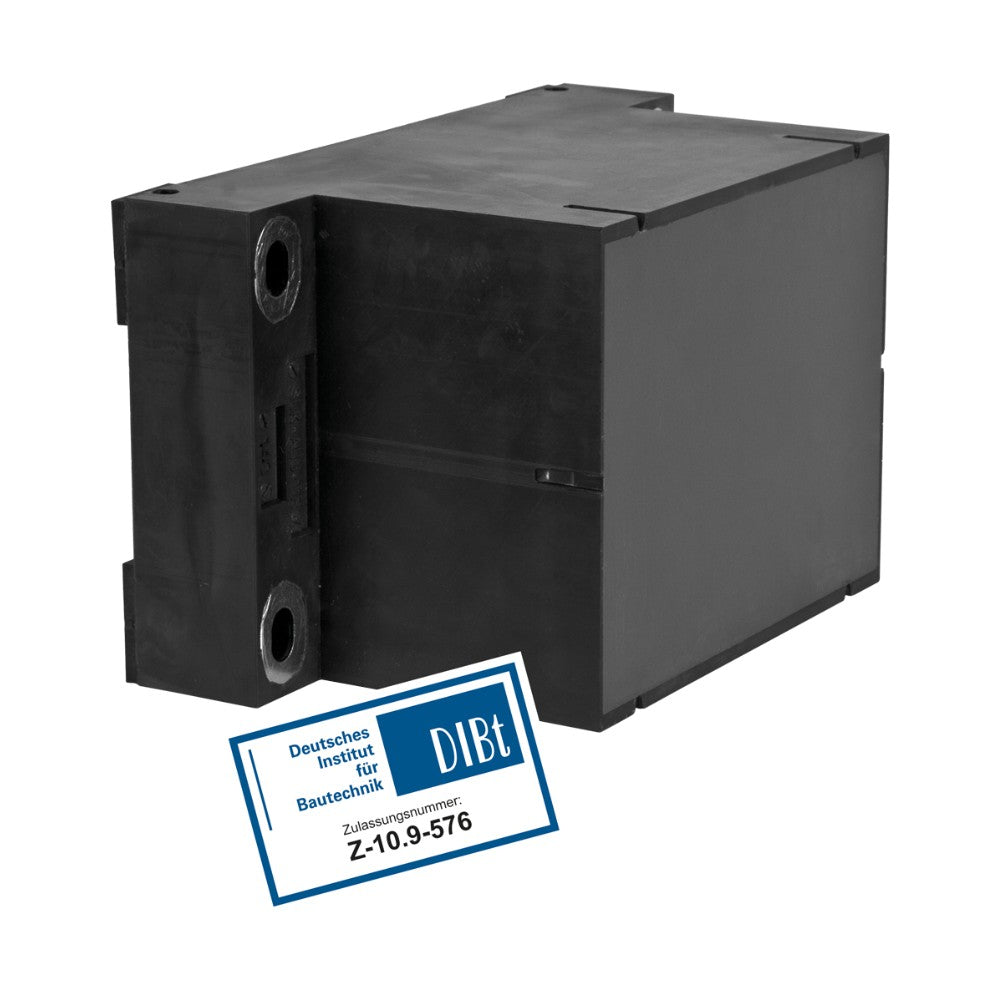

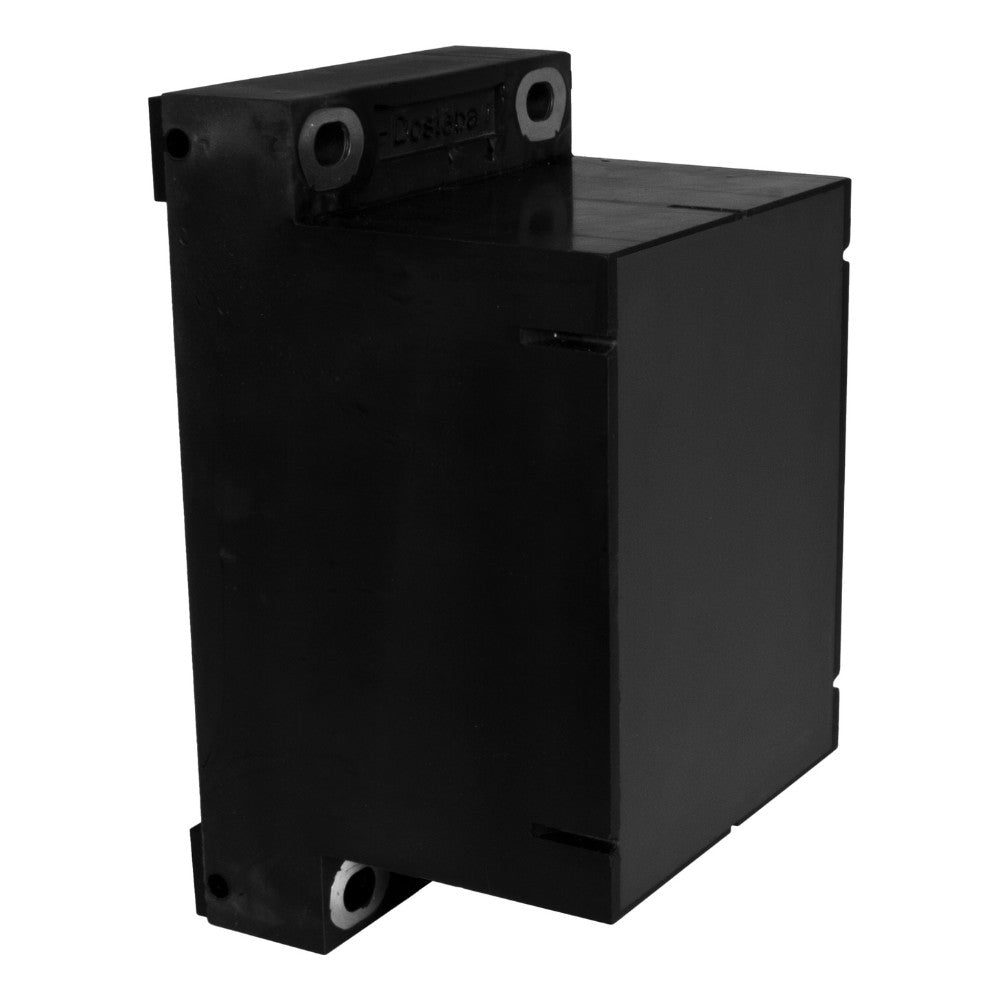

Schwerlastkonsole SLK-ALU-TR

Produktbeschreibung

Die Schwerlastkonsole SLK-ALU-TR von Dosteba ist die ideale Wahl, wenn du schwere Anbauteile wie Markisen, große Vordächer, Klimageräte oder andere Bauteile sicher und wärmebrückenfrei an einer gedämmten Fassade befestigen möchtest. Ob Wärmedämmverbundsystem (WDVS), hinterlüftete Fassade oder Innendämmung – mit der SLK-ALU-TR gelingt dir eine stabile Montage, ohne die Dämmung zu beschädigen.

Bewährte Technik – durchdachter Aufbau

Die Konsole ist so konstruiert, dass sie auch hohe Lasten dauerhaft und sicher abträgt. Das technische Innenleben sorgt dafür, dass die auftretenden Kräfte optimal verteilt und auf die tragende Wand übertragen werden – und das ganz ohne Wärmebrücken.

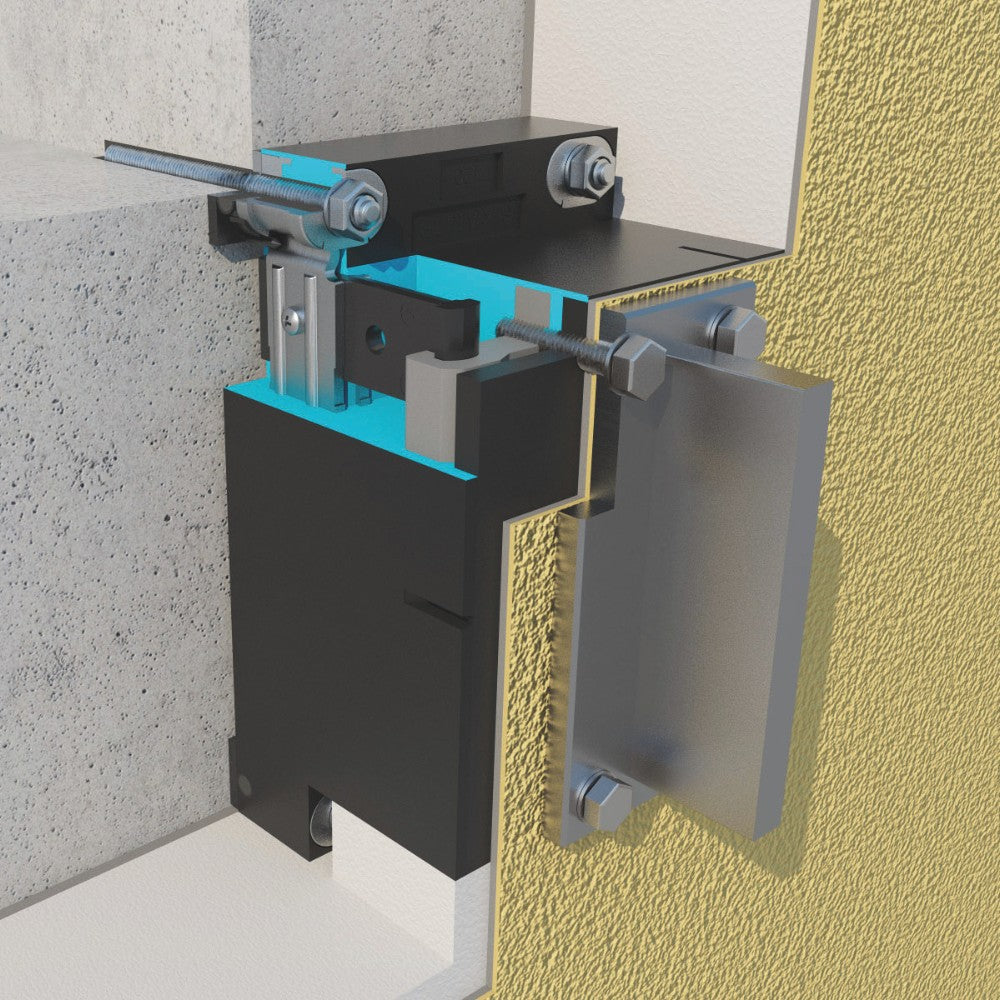

Aufbau der SLK-ALU-TR:

Hochdruckfester PU-Hartschaumkörper mit integrierter Stahlkonsole
15 mm starke Aluminiumplatte im Inneren zur sicheren Verschraubung des Anbauteils
HPL-Compactplatte (High Pressure Laminate) an der Außenseite für gleichmäßige Lastverteilung
Faserverstärkte Polyamid-Zugstäbe für maximale Haltekraft
Keine Wärmebrücken – ideal für energieeffizientes Bauen

Vorteile auf einen Blick:

✅ Wärmebrückenfreie Montage – keine Kältebrücken, kein Schimmelrisiko

✅ Extreme Belastbarkeit – auch für schwere Anbauteile geeignet

✅ Langzeitstabil & witterungsbeständig – optimale Kraftübertragung

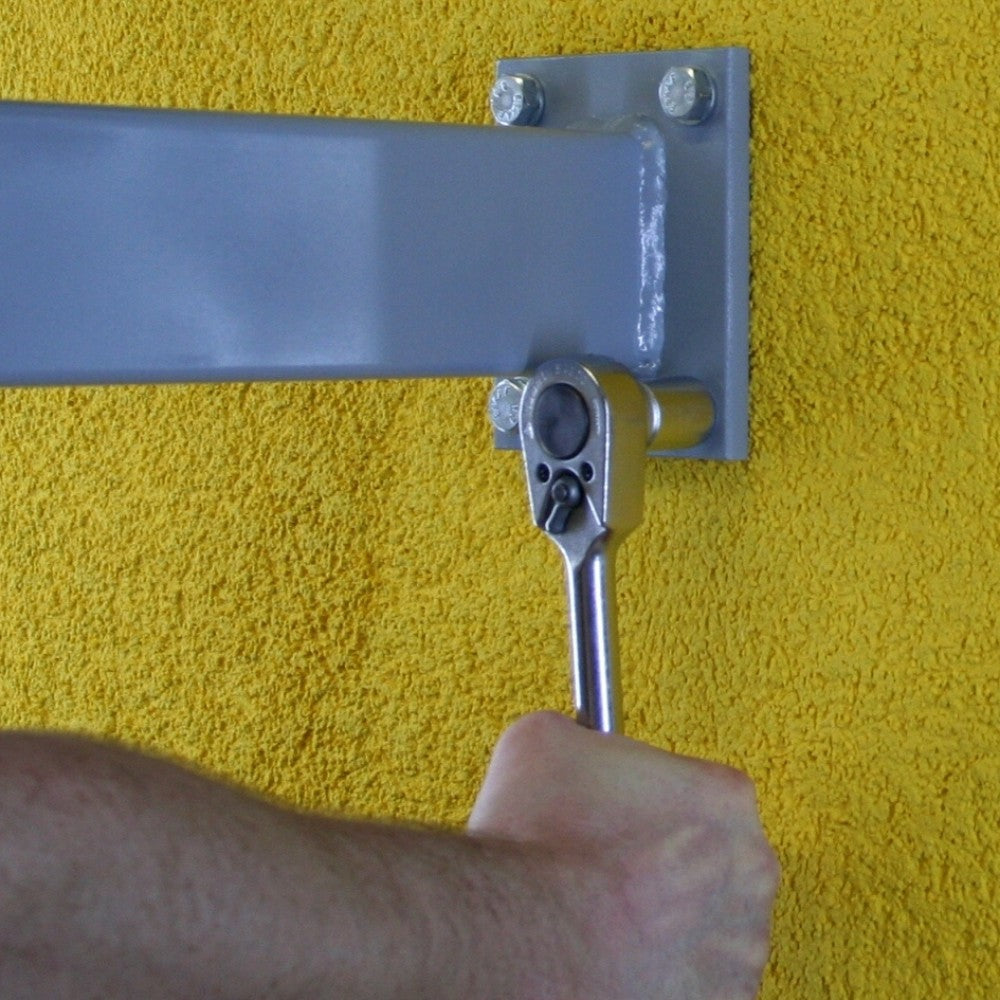

✅ Schnelle und einfache Montage mit Schrauben oder Injektionsankern

✅ Für alle Dämmstoffe geeignet – EPS, Steinwolle, Mineralwolle, PUR, u.v.m.

Vergleich der Varianten SLK-ALU-TR / SLK-ALU-TQ – Nutzfläche & Maße

Variante	Nutzfläche	Compactplatte	Grundfläche	Aluplatte	Lochabstand
SLK-ALU-TR	162 × 82 mm	182 × 140 × 10 mm	250 × 150 mm	15 mm (innenliegend)	224 × 112 mm
SLK-ALU-TQ	162 × 182 mm	182 × 240 × 10 mm	250 × 250 mm	15 mm (innenliegend)	224 × 212 mm

Weitere Hinweise zur Montage sowie die zulässigen Lasten finden Sie im Bereich "Zulässige Lasten" sowie unter den Downloads in den technischen Dokumentationen und Montageanleitungen.

Produkteigenschaften

Abmessungen
Grundfläche: 250 x 150 mm
Dicke: 100 – 300 mm
Compactplatte: 182 x 140 x 10 mm
Nutzfläche: 162 x 82 mm
Dicke Aluplatte: 15 mm
Lochabstand: 224 x 112 mm
Raumgewicht PU: 350 kg/m³

ACHTUNG:

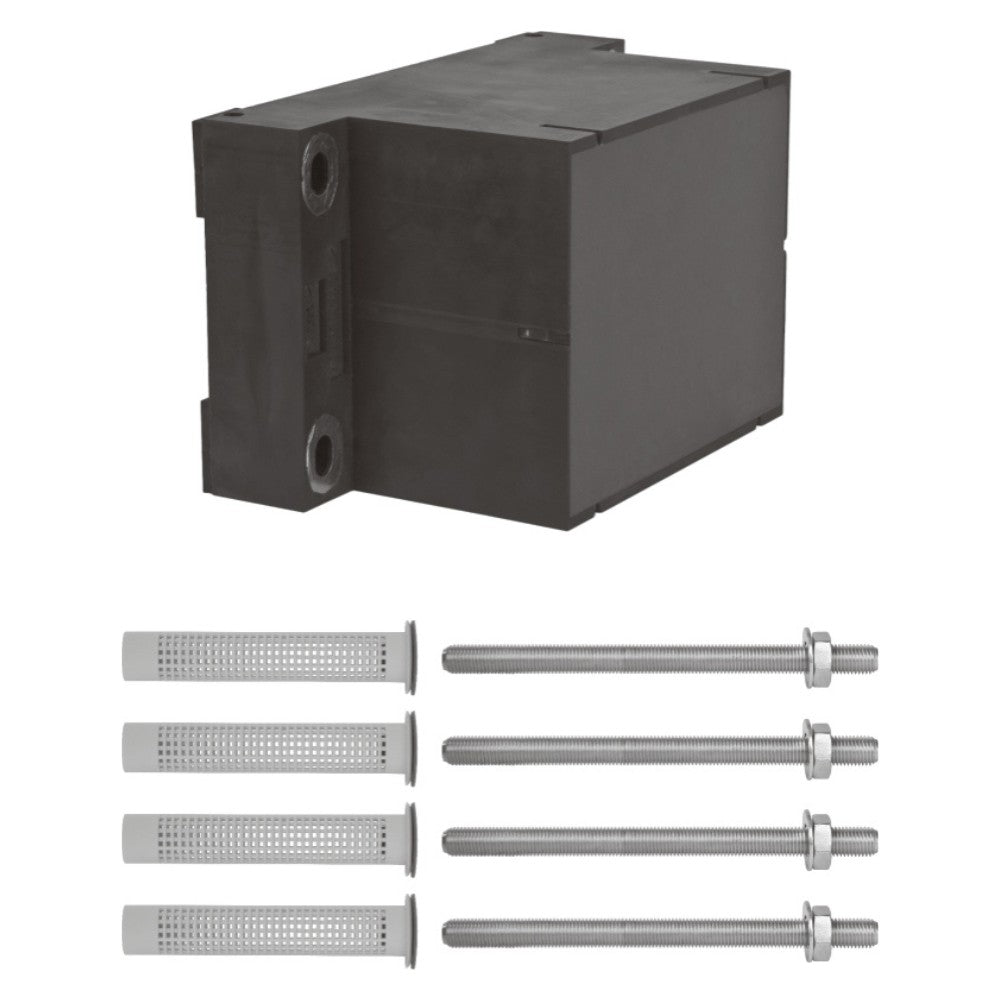

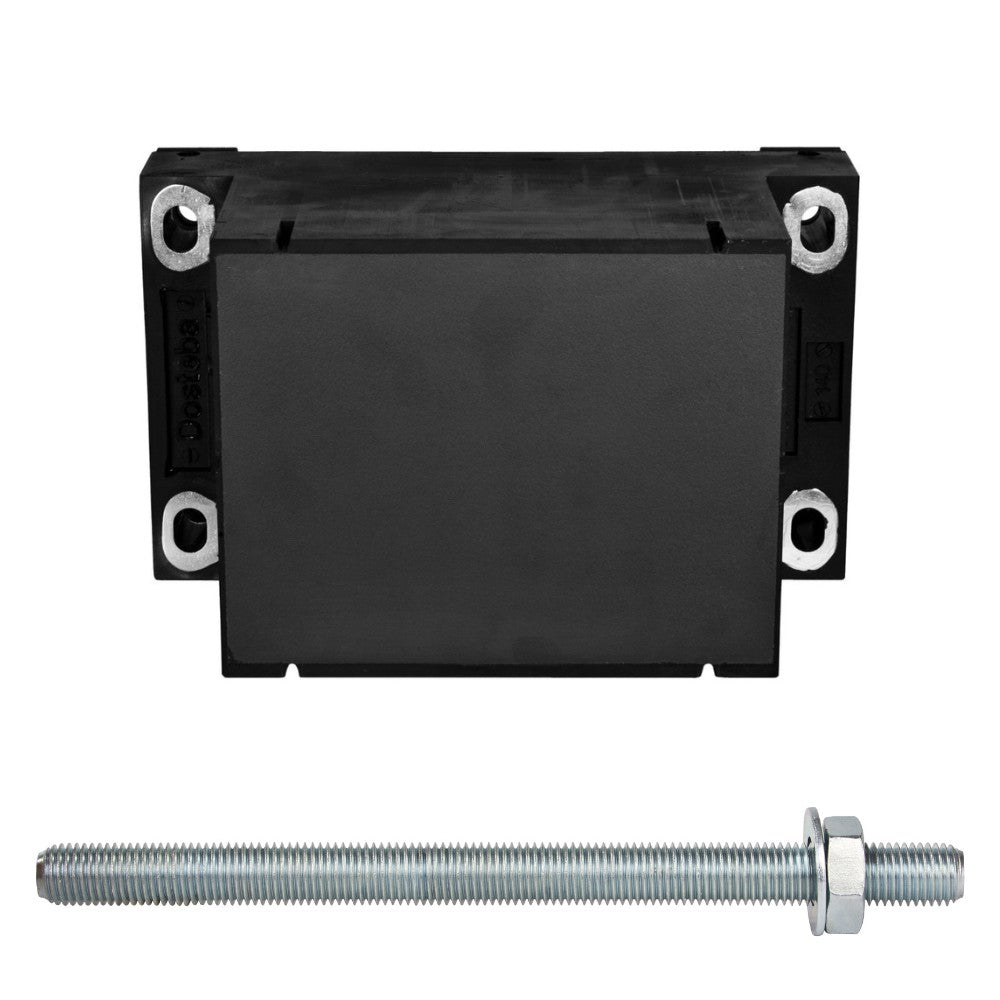

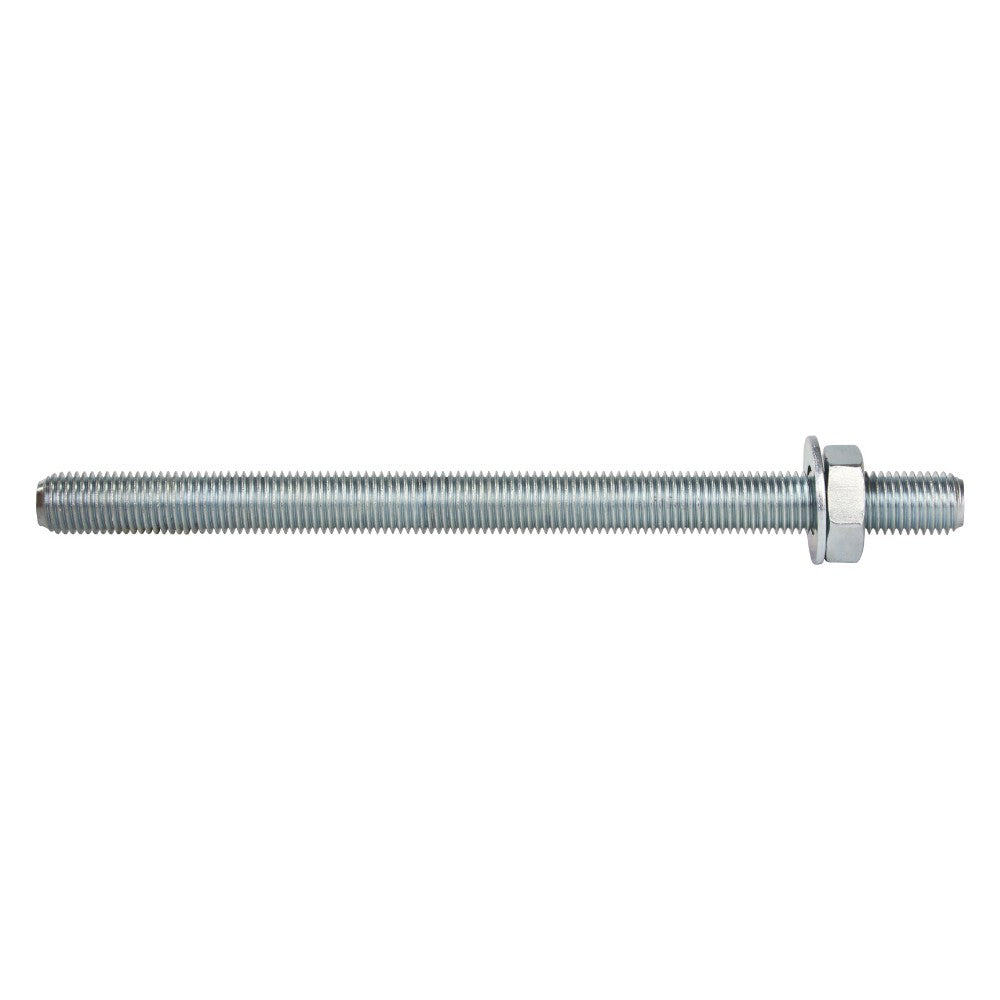

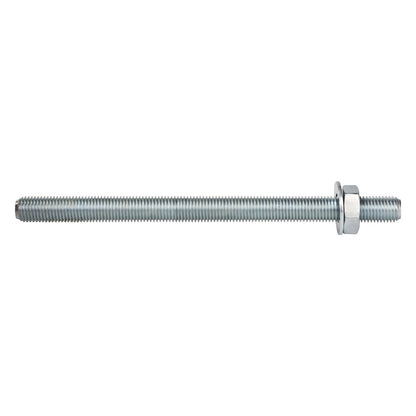

Bei der Befestigung des Montagelementes mit Injektionsgewindestange sowie bei Lochsteinen mit Ankerhülse wird zur Befestigung zusätzlich der passende Injektionsmörtel benötigt. Dieser ist nicht im Lieferumfang enthalten!

Anwendungsbereiche

- Gelenkarmmarkisen und Kassettenmarkisen
- Große Vordächer oder Vordachkonstruktionen
- Klimageräte oder Wärmepumpen-Außeneinheiten
- Sichtschutzelemente, Geländer oder Handläufe
- sowie andere schwere Anbauteile

Zulässige Lasten Montageelement

Zulässige Lasten SLK-ALU-TR

Zulässige Lasten der SLK-ALU-TR

Die folgende Tabelle zeigt die empfohlenen Maximalbelastungen pro Montageelement bei horizontaler Montage mit vier Schrauben im Lochbild 70 x 150 mm sowie abhängig von der Dämmstoffdicke:

FZ – Zugbeanspruchung: axiale Zugkraft entlang der Schraube (z. B. Herausziehen).
FV – Quer-/Scherbeanspruchung: Vertikale Zugkraft, die direkt an der Verschraubung des Anbauteils wirkt.
FD – Druckbeanspruchung: Druckbelastung in Längsrichtung der Schraube (z. B. durch Bauteile, die aufliegen).
M – Biegebeanspruchung: Momenteinwirkung auf das Montageelement, angegeben in kg/m.

Empfohlene Lasten je Dämmstärke
Dämmstärke (mm)	FZ (Zug) (kg)	FV (Quer) (kg)	FD (Druck) (kg)	M (Biegemoment) (kg/m)
100	2190	945	5240	145
120	2190	900	5230	143
140	2190	850	5210	141
160	2190	800	5190	138
180	2190	755	5180	136
200	2190	700	5160	134
220	2190	655	5090	130
240	2190	605	5020	126
260	2190	550	4950	122
280	2190	500	4880	117
300	2190	450	4810	113

Wichtiger Hinweis:
Die angegebenen Lastwerte beziehen sich auf die SLK-ALU-TR bei horizontaler Montage. Die tatsächliche Belastbarkeit hängt von der Montageart und dem Verankerungssystem ab.

Es handelt sich um Richtwerte mit Sicherheitsbeiwerten γ_M und γ_F = 1,40. Sie ersetzen keine statische Berechnung und keine bauaufsichtliche Zulassung. Für sicherheitsrelevante Anwendungen ist eine Fachkraft hinzuzuziehen.

Hinweis zur Umrechnung von kg und kN:
Kilogramm (kg) ist eine Einheit der Masse, während Kilonewton (kN) eine Einheit der Kraft darstellt. Eine direkte Umrechnung ist daher physikalisch nicht korrekt, außer man bezieht die Erdbeschleunigung (Gravitation) mit ein. Diese beträgt im Mittel etwa 9,81 m/s².

Zur Orientierung gilt folgende Faustregel:

1 kN ≈ 100 kg (unter Normbedingungen, gerundet)

⚠️ Diese Umrechnung gilt nur für Eigengewichtskräfte. Bei z. B. Windlasten oder dynamischen Belastungen ist kN direkt als Kraft zu betrachten.

Hinweis zur Einheit kN·m (Biegemoment):
Die Angaben zum Biegemoment sind in der praxisnahen Einheit kg/m dargestellt.

Physikalisch korrekt ist jedoch die Einheit kN·m:

1 kg·m ≈ 0,00981 kN·m

Beispiel: 138 kg/m ≈ 1,38 kN·m

⚠️ Für statische Berechnungen sollte immer mit kN·m gerechnet werden.

Berechnung der Biegebeanspruchung

Die zulässige Biegebeanspruchung gibt an, wie viel Gewicht ein Montageelement bei einem bestimmten Hebelarm (Ausladung) tragen darf. Der Biegemomentwert ist direkt in kg/m angegeben.

Max. Gewicht(kg) = Biegemoment(kg/m) / Hebelarm (m)

Beispielrechnung:

Ein Montageelement ist bis 138 kg/m belastbar. Die Markise hat eine Ausladung von 2,5 m:

Max. Gewicht = 138 / 2,5 = 55,2 kg

Ergebnis: Bei 2,5 m darf ein Montageelement max. ca. 55,2 kg tragen.

Wenn z. B. eine Gelenkarmmarkise insgesamt 30 kg wiegt:

30 / 55,2 ≈ 0,55

Fazit: Eine Konsole könnte theoretisch die komplette Last tragen. In der Praxis sind jedoch immer mind. zwei Befestigungspunkte nötig.

Empfohlene Gebrauchslast auf die Verschraubung in der Aluplatte:
Zugkraft pro M6 Schraube: ca. 720 kg
Zugkraft pro M8 Schraube: ca. 1290 kg
Zugkraft pro M10 Schraube: ca. 1530 kg
Zugkraft pro M12 Schraube: ca. 1740 kg

Bei den angegebenen Werten handelt es sich um Schraubenauszugswerte einer Einzelschraube aus der Aluplatte.
