Die Schwerlastkonsole SLK-ALU-TQ von Dosteba ist perfekt geeignet, wenn du großflächige oder breite Anbauteile wie Markisen, große Vordächer, Solarmodule oder schwere Fassadenelemente sicher und wärmebrückenfrei an einer gedämmten Außenwand montieren willst. Egal ob Wärmedämmverbundsystem (WDVS), hinterlüftete Fassade oder Innendämmung – mit der SLK-ALU-TQ gelingt dir eine stabile und langfristige Befestigung ohne Schäden an der Dämmung.
Extra Fläche – extra sicher
Im Vergleich zur SLK-ALU-TR bietet die SLK-ALU-TQ eine größere Nutzfläche – ideal für breitere Lastverteilungen oder Anwendungen mit mehreren Schraubpunkten. Die Konstruktion garantiert eine gleichmäßige Lastabtragung und schützt gleichzeitig deine Fassade vor Wärmeverlusten.

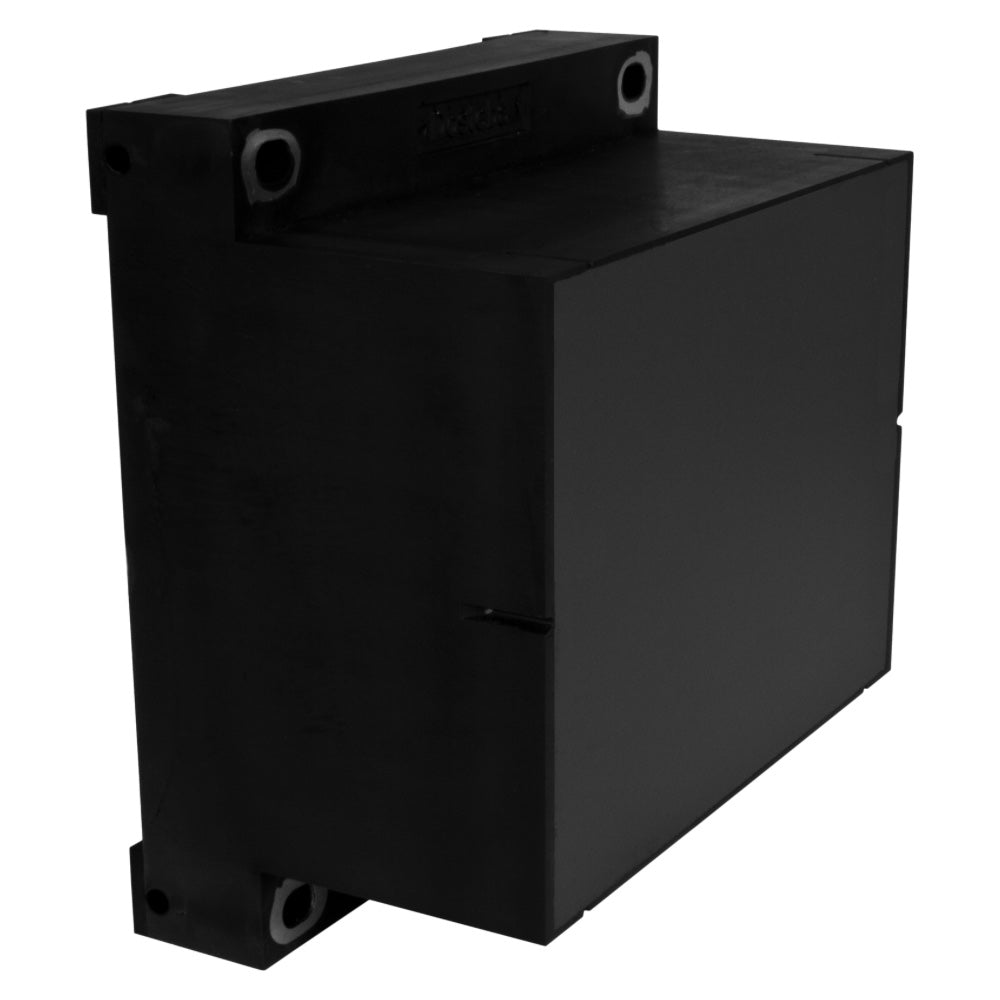

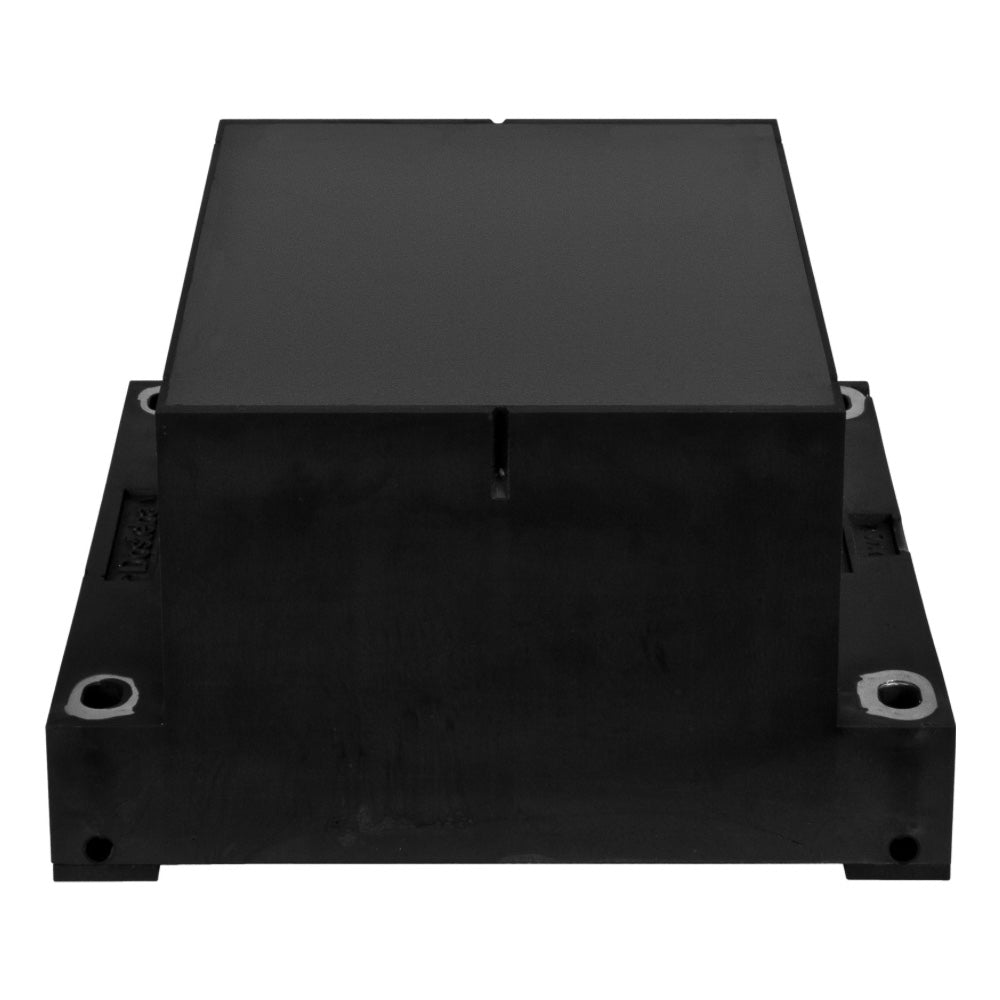

Aufbau der SLK-ALU-TQ:
- Hochdruckfester PU-Hartschaumkörper mit integrierter Stahlkonsole
- 15 mm starke Aluminiumplatte im Inneren – großzügig dimensioniert für breite Verschraubungen
- HPL-Compactplatte (High Pressure Laminate) zur flächigen Lastverteilung an der Oberfläche
- Faserverstärkte Polyamid-Zugstäbe für maximale Stabilität auch bei großem Hebelarm
- Keine Wärmebrücken – ideal für energieeffiziente Sanierungen und Neubauten
Vorteile der SLK-ALU-TQ:
✅ Maximale Nutzfläche – für breite Lastverteilungen und hohe Sicherheitsanforderungen
✅ Wärmebrückenfrei & dämmstoffschonend – keine Schäden an der Fassade
✅ Geeignet für schwere Anbauteile wie Markisen, Trägerplatten oder Rahmenkonstruktionen
✅ Optimale Lastverteilung dank HPL-Compactplatte und großem Schraubraster
✅ Kompatibel mit allen Dämmstoffarten (EPS, Mineralwolle, PUR, Steinwolle, u.v.m.)
Weitere Hinweise zur Montage sowie die zulässigen Lasten finden Sie im Bereich "Zulässige Lasten" sowie unter den Downloads in den technischen Dokumentationen und Montageanleitungen.
Produkteigenschaften
Produkteigenschaften
Anwendungsbereiche
Anwendungsbereiche
Zulässige Lasten Montageelement
Zulässige Lasten Montageelement
Zulässige Lasten der SLK-ALU-TQ
Die folgende Tabelle zeigt die empfohlenen Maximalbelastungen pro Montageelement bei horizontaler Montage mit vier Schrauben im Lochbild 170 x 150 mm sowie abhängig von der Dämmstoffdicke:
- FZ – Zugbeanspruchung: axiale Zugkraft entlang der Schraube (z. B. Herausziehen).
- FV – Quer-/Scherbeanspruchung: Vertikale Zugkraft, die direkt an der Verschraubung des Anbauteils wirkt.
- FD – Druckbeanspruchung: Druckbelastung in Längsrichtung der Schraube (z. B. durch Bauteile, die aufliegen).
- M – Biegebeanspruchung: Momenteinwirkung auf das Montageelement, angegeben in kg/m.
| Dämmstärke (mm) | FZ (Zug) (kg) | FV (Quer) (kg) | FD (Druck) (kg) | M (Biegemoment) (kg/m) |
|---|---|---|---|---|
| 100 | 2190 | 1280 | 7970 | 280 |
| 120 | 2190 | 1280 | 7850 | 264 |
| 140 | 2190 | 1250 | 7730 | 248 |
| 160 | 2190 | 1220 | 7610 | 235 |
| 180 | 2190 | 1190 | 7490 | 223 |
| 200 | 2190 | 1140 | 7360 | 213 |
| 220 | 2190 | 1090 | 7270 | 204 |
| 240 | 2190 | 1020 | 7180 | 197 |
| 260 | 2190 | 947 | 7070 | 192 |
| 280 | 2190 | 865 | 6980 | 188 |
| 300 | 2190 | 774 | 6890 | 186 |
Die angegebenen Lastwerte beziehen sich auf die SLK-ALU-TQ bei horizontaler Montage. Die tatsächliche Belastbarkeit hängt von der Montageart und dem Verankerungssystem ab.
Es handelt sich um Richtwerte mit Sicherheitsbeiwerten γM und γF = 1,40. Sie ersetzen keine statische Berechnung und keine bauaufsichtliche Zulassung. Für sicherheitsrelevante Anwendungen ist eine Fachkraft hinzuzuziehen.
Kilogramm (kg) ist eine Einheit der Masse, während Kilonewton (kN) eine Einheit der Kraft darstellt. Eine direkte Umrechnung ist daher physikalisch nicht korrekt, außer man bezieht die Erdbeschleunigung (Gravitation) mit ein. Diese beträgt im Mittel etwa 9,81 m/s².
Zur Orientierung gilt folgende Faustregel:
1 kN ≈ 100 kg (unter Normbedingungen, gerundet)⚠️ Diese Umrechnung gilt nur für Eigengewichtskräfte. Bei z. B. Windlasten oder dynamischen Belastungen ist kN direkt als Kraft zu betrachten.
Die Angaben zum Biegemoment sind in der praxisnahen Einheit kg/m dargestellt.
Physikalisch korrekt ist jedoch die Einheit kN·m:
1 kg·m ≈ 0,00981 kN·mBeispiel: 235 kg/m ≈ 2,35 kN·m
⚠️ Für statische Berechnungen sollte immer mit kN·m gerechnet werden.
Berechnung der Biegebeanspruchung
Die zulässige Biegebeanspruchung gibt an, wie viel Gewicht ein Montageelement bei einem bestimmten Hebelarm (Ausladung) tragen darf. Der Biegemomentwert ist direkt in kg/m angegeben.
Max. Gewicht(kg) = Biegemoment(kg/m) / Hebelarm (m)
Beispielrechnung:
Ein Montageelement ist bis 235kg/m belastbar. Die Markise hat eine Ausladung von 2,5 m:
Max. Gewicht = 235 / 2,5 = 94 kg
Ergebnis: Bei 2,5 m darf ein Montageelement max. ca. 94 kg tragen.
Wenn z. B. eine Gelenkarmmarkise insgesamt 50 kg wiegt:
50 / 94 ≈ 0,54
Fazit: Eine Konsole könnte theoretisch die komplette Last tragen. In der Praxis sind jedoch immer mind. zwei Befestigungspunkte nötig.
Empfohlene Gebrauchslast auf die Verschraubung in der Aluplatte:
Zugkraft pro M6 Schraube: ca. 720 kg
Zugkraft pro M8 Schraube: ca. 1290 kg
Zugkraft pro M10 Schraube: ca. 1530 kg
Zugkraft pro M12 Schraube: ca. 1740 kg
Bei den angegebenen Werten handelt es sich um Schraubenauszugswerte einer Einzelschraube aus der Aluplatte.

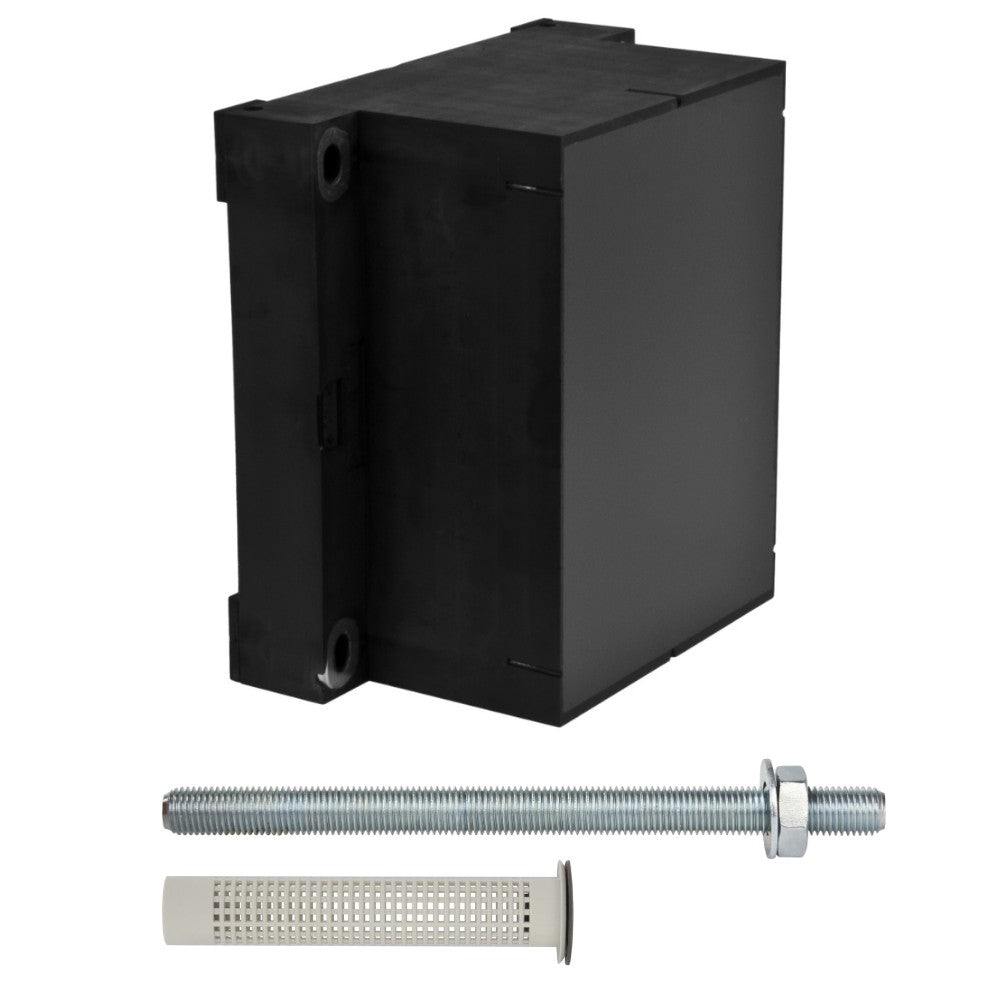

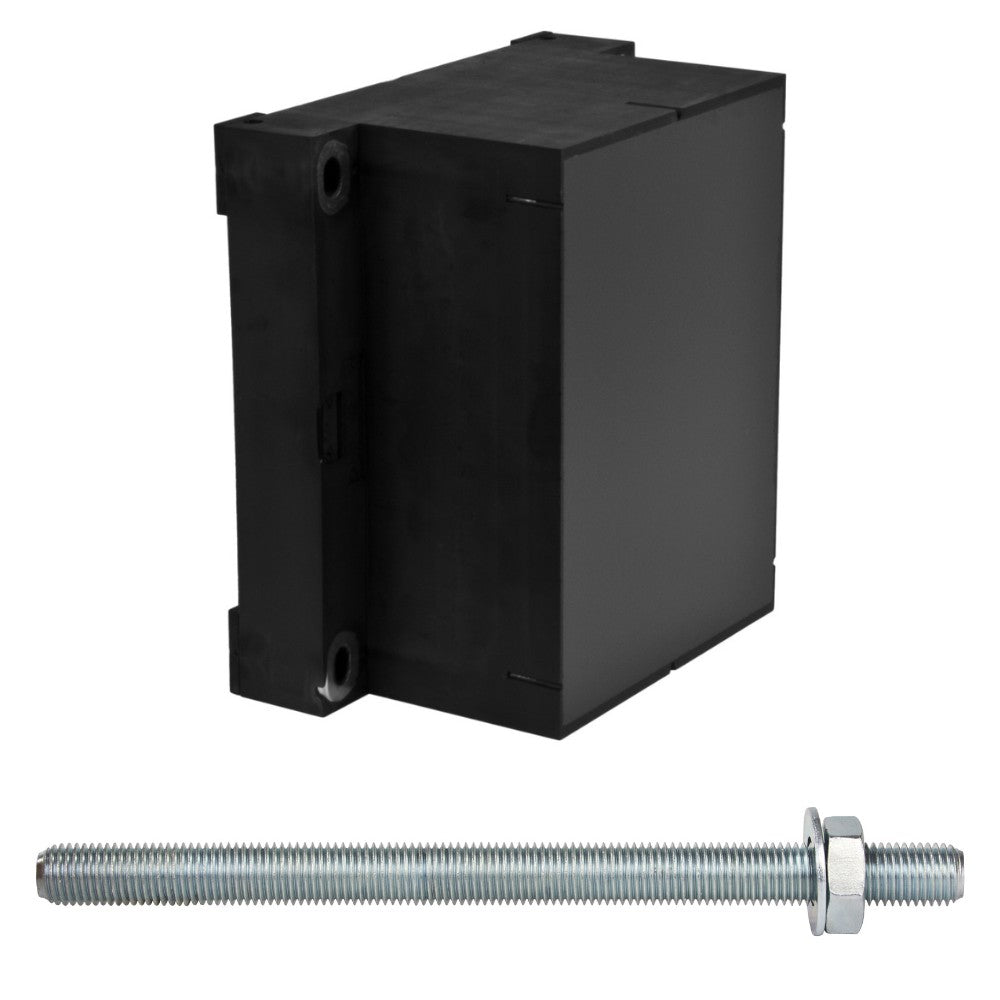

Zulässige Lasten Befestigungsmaterial
Zulässige Lasten Befestigungsmaterial
1 Kilonewton (kN) ist eine Maßeinheit für Kraft und entspricht 1.000 Newton - das ist etwa die Gewichtskraft von 100 Kilogramm.
