Montagezylinder Rondoline-PU

Du möchtest stabile Anbauteile an einer gedämmten Wand befestigen und dabei die Dämmung nicht beschädigen? Die Montagezylinder Rondoline-PU bieten dir eine zuverlässige Lösung. Sie sind speziell dafür entwickelt, leichte Lasten direkt im Element zu befestigen und bei schweren Lasten als Druckunterlage zu fungieren, um das Wärmedämmverbundsystem nicht zu beschädigen. Für schwere Lasten erfolgt die Verankerung im tragenden Untergrund, während das Element lediglich die Druckkräfte übernimmt.

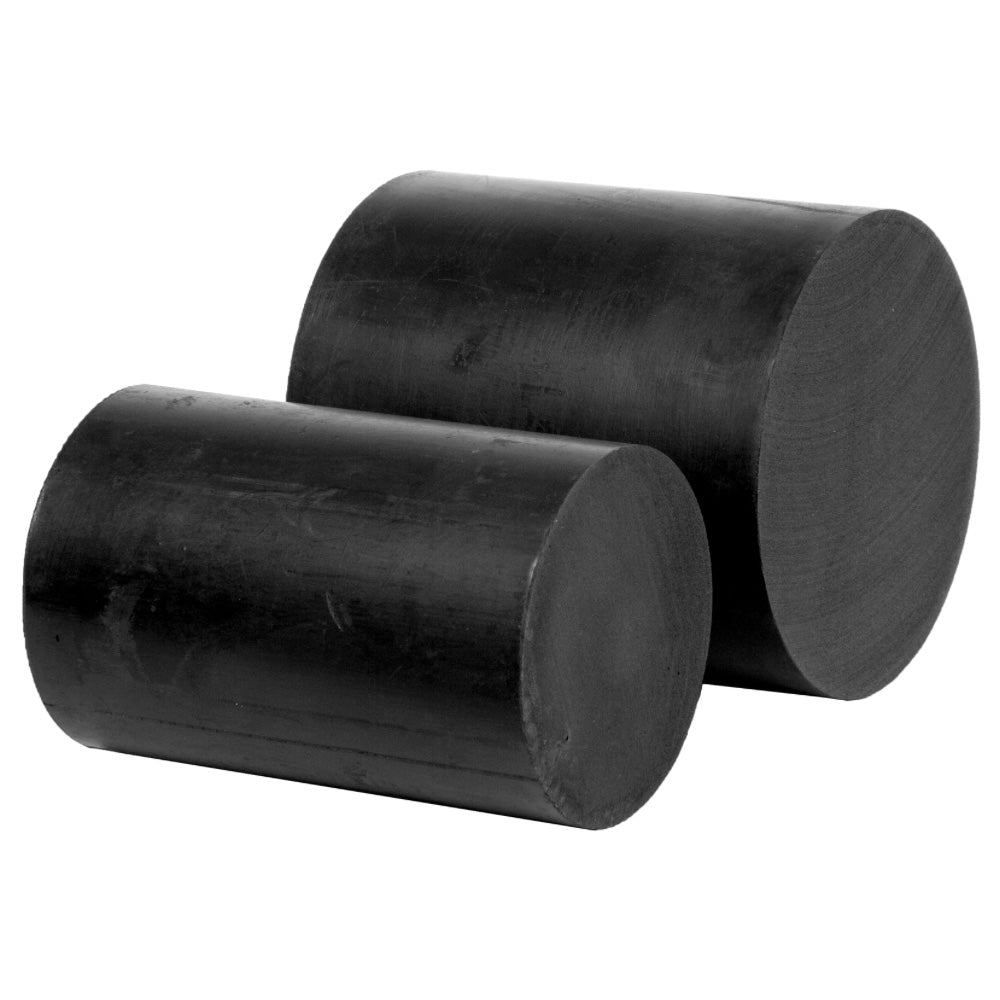

Die Zylinder sind in zwei Durchmessern erhältlich und für Wärmedämmverbundsysteme aus EPS (expandiertem Polystyrol) und Steinwolle (SW) geeignet.

Deine Vorteile auf einen Blick

✅ Leichte Lasten direkt im Zylinder befestigen – ohne zusätzliche Verankerung im Untergrund
✅ Schwere Lasten als Druckunterlage – Verankerung im tragenden Untergrund erforderlich
✅ Vermeidung von Druckschäden an der Dämmung – optimale Druckübertragung
✅ Verschraubung mit Holz-, Blech- oder Rahmenschrauben möglich
✅ Wärmebrückenfreie Montage bei richtiger Anwendung



Wichtige Hinweise zur Anwendung:

Leichte Lasten: Bei leichten Lasten, wie z. B. Briefkästen oder Rohrschellen, können die Zylinder direkt im Element verschraubt werden, ohne dass eine zusätzliche Verankerung im Untergrund erforderlich ist.

Schwere Lasten: Bei schweren Lasten, wie z. B. Markisen oder Vordächern, ist es notwendig, diese im tragenden Untergrund zu verankern. Der Montagezylinder Rondoline-PU fungiert in diesem Fall als Druckunterlage, um die Dämmung vor Schäden zu schützen.

Wärmebrücken: Bei der Verwendung für schwere Lasten ist zu beachten, dass eine Wärmebrücke entstehen kann, wenn die Lasten direkt im Untergrund verankert werden.

Montagehinweise

Die Zylinder können mit handelsüblichen Beschichtungsmaterialien für Wärmedämmverbundsysteme ohne Voranstrich beschichtet werden. Achte darauf, dass die Auflageflächen der Anbauteile groß genug sind, um Druckstellen zu vermeiden. Bei unzureichender Auflagefläche sind Druckverteilplatten erforderlich.

Weitere Hinweise zur Montage sowie die zulässigen Lasten finden Sie im Bereich "Zulässige Lasten" sowie unter den Downloads in den technischen Dokumentationen und Montageanleitungen.

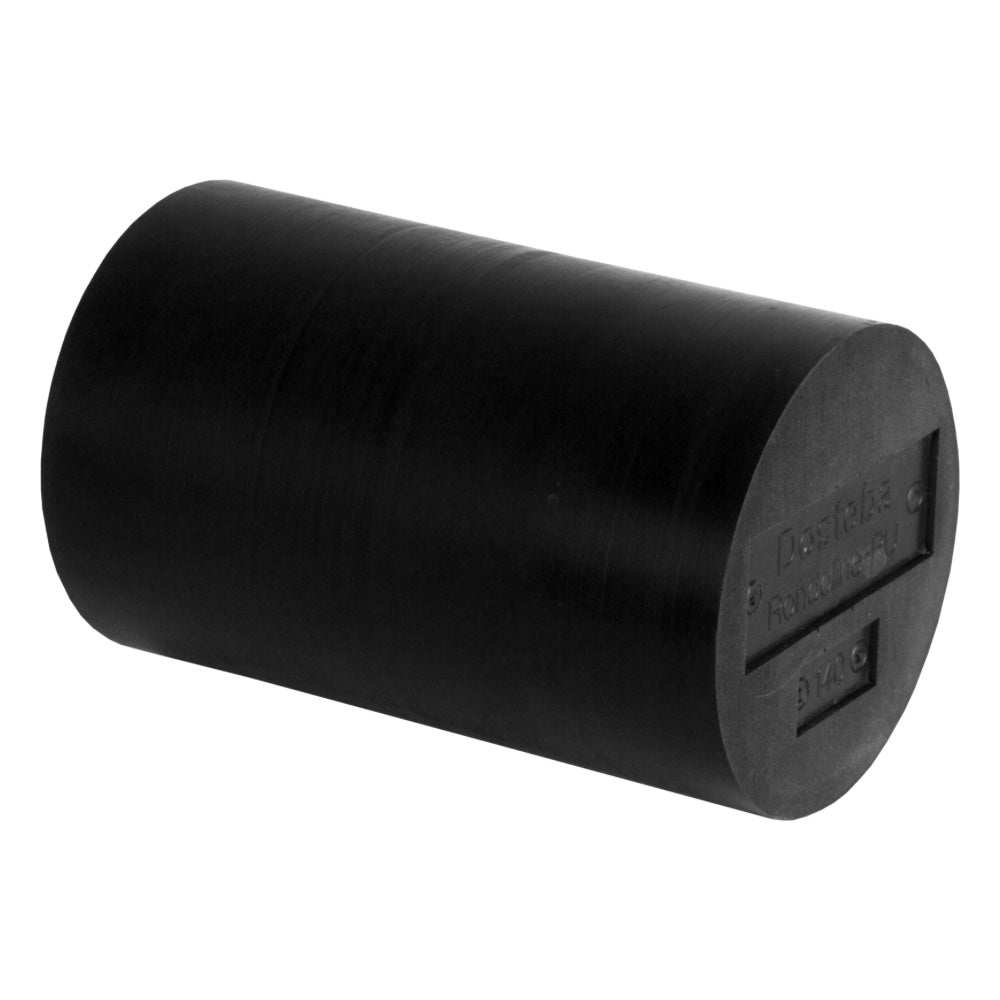

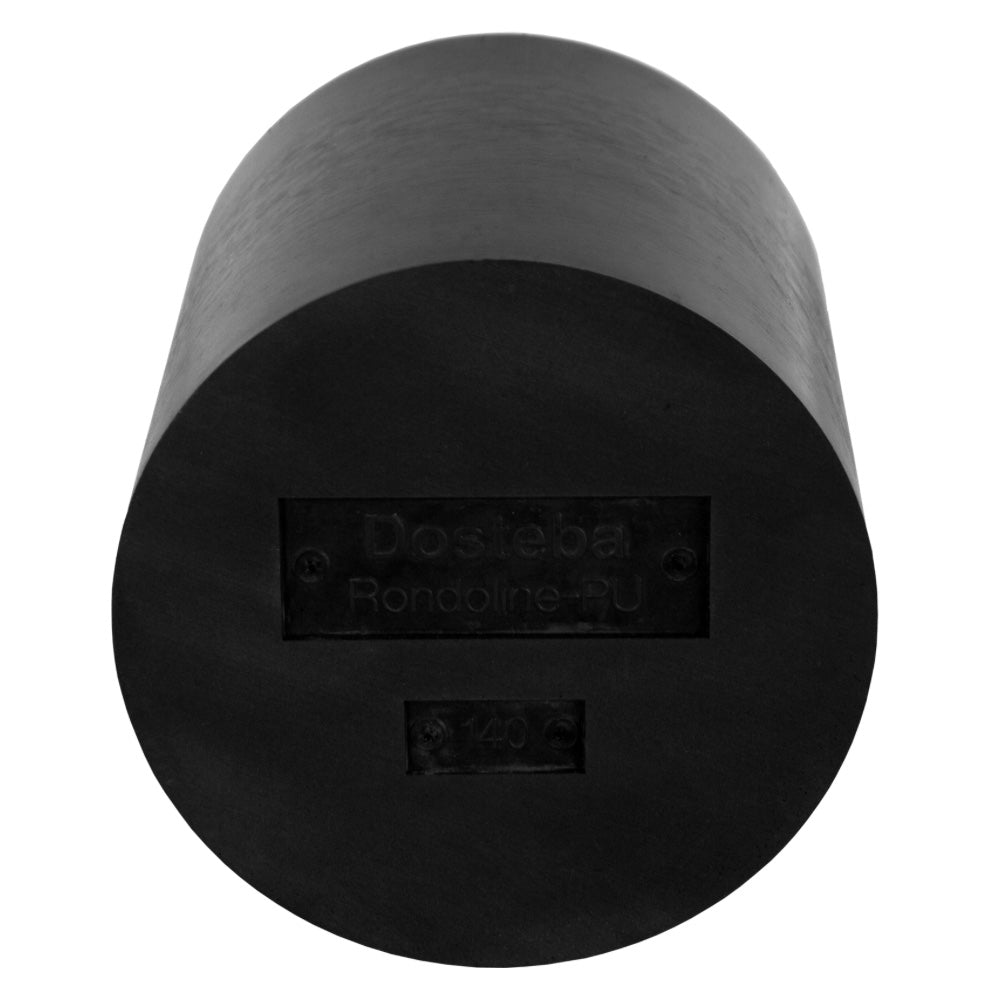

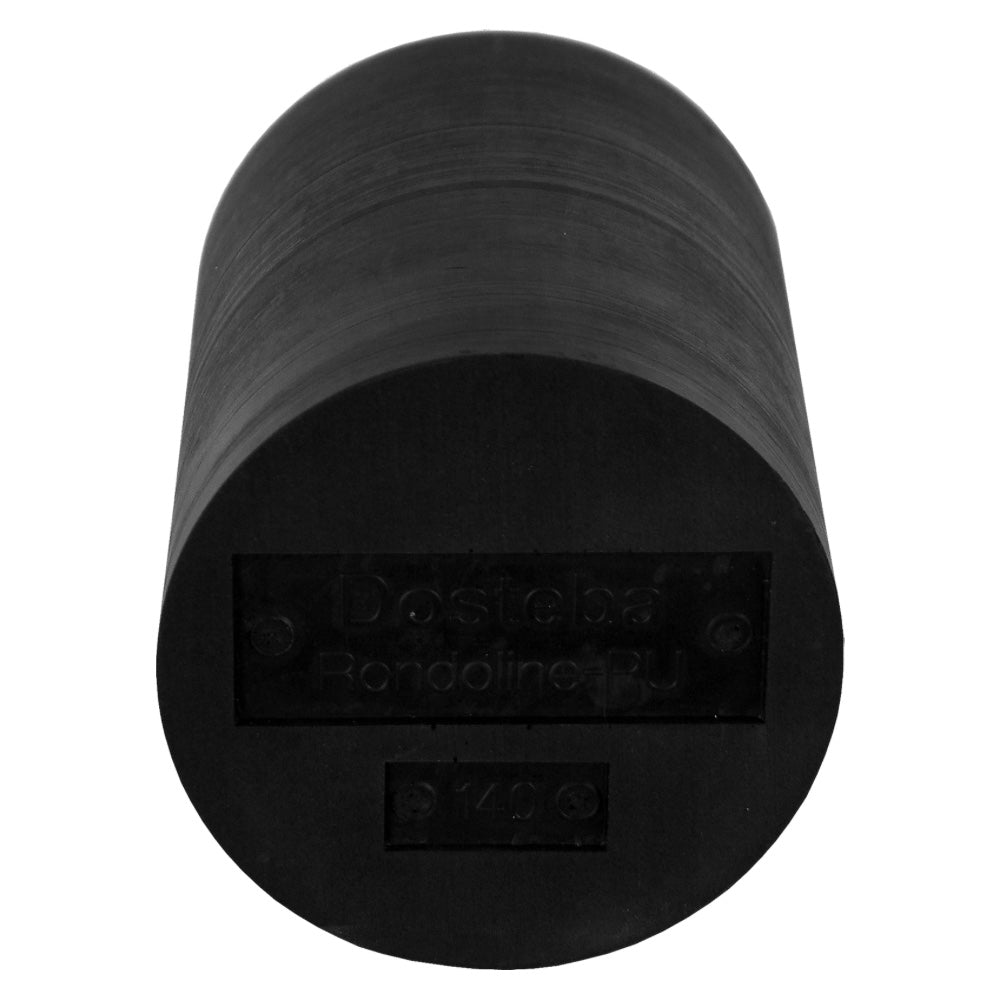

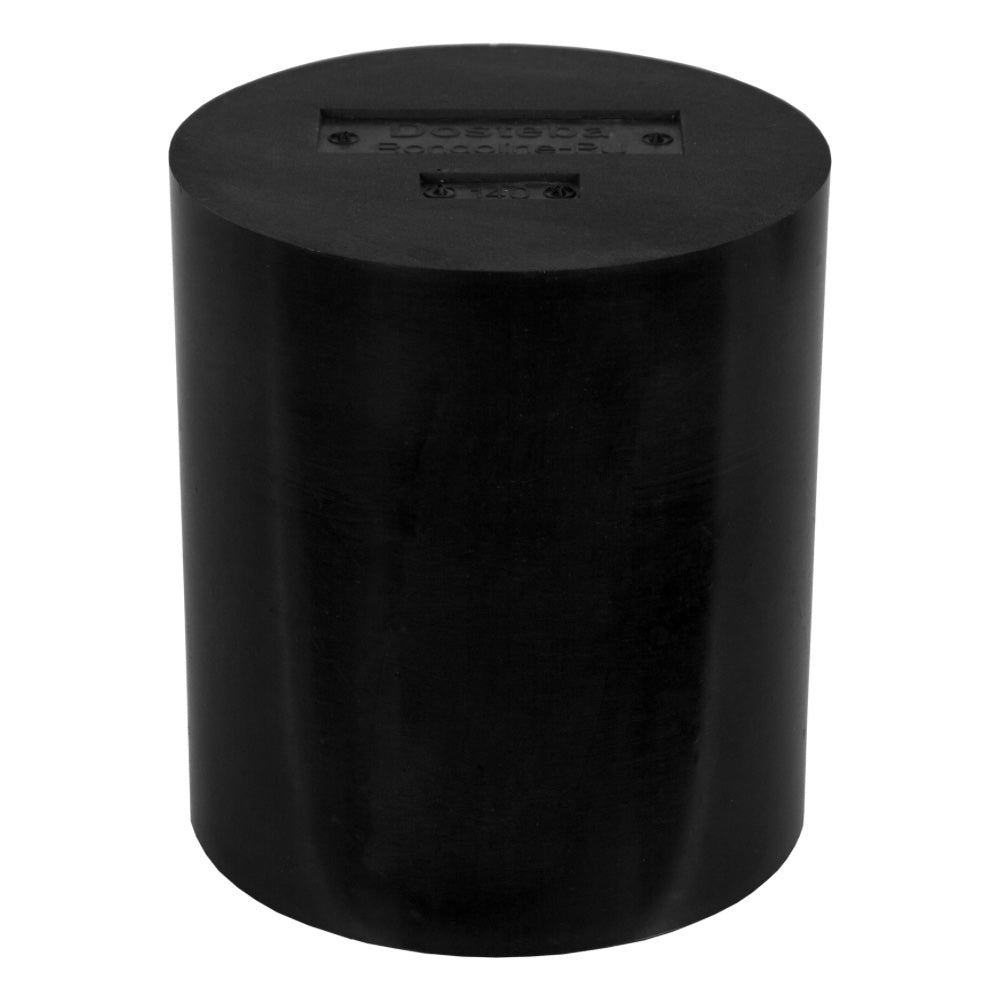

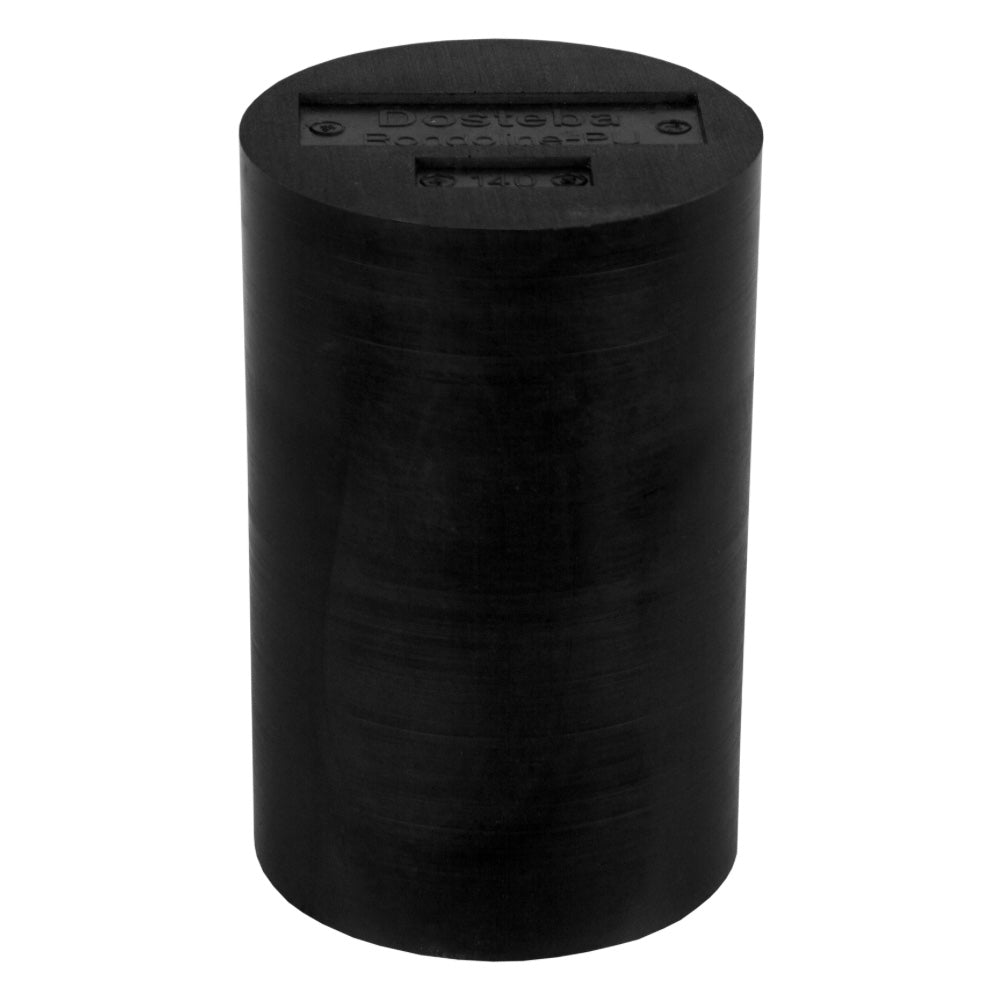

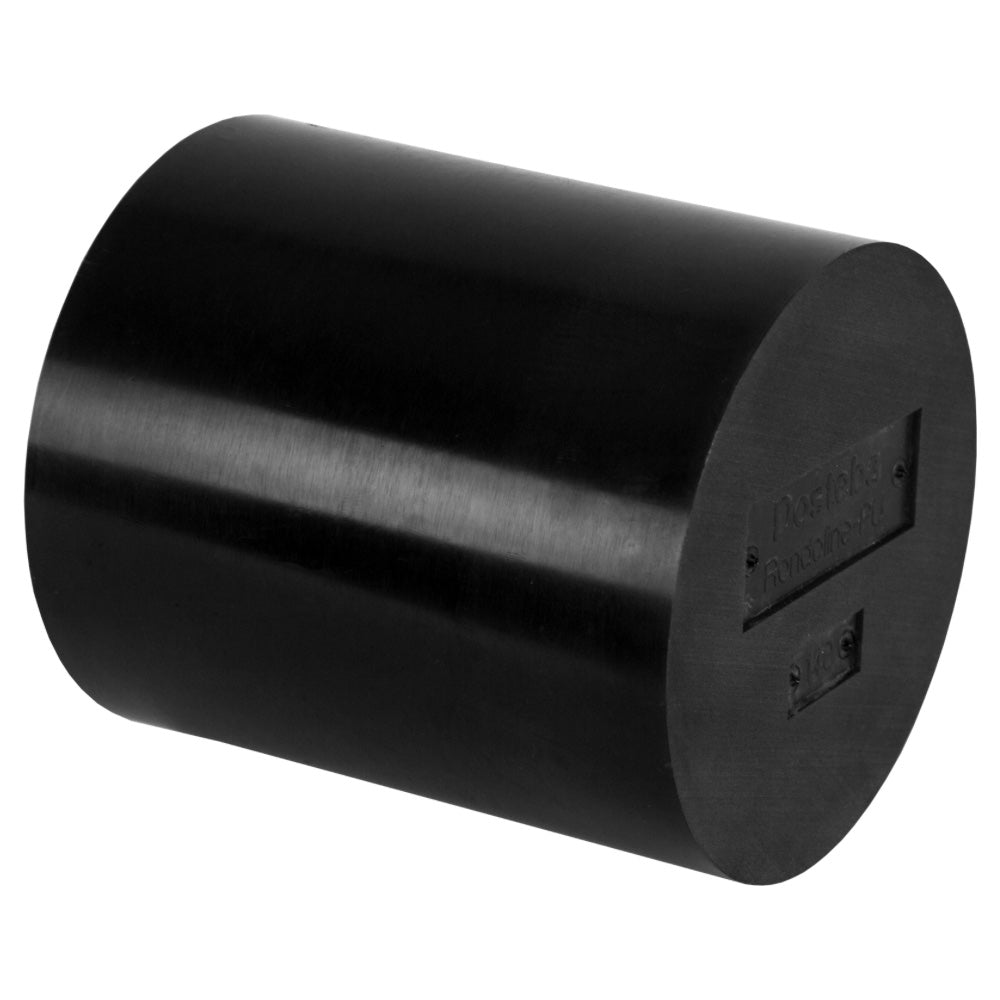

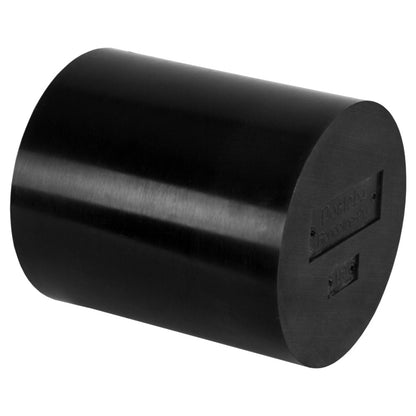

Durchmesser: 90 mm / 125 mm
Nutzflächen-Durchmesser: 50 mm / 85 mm
Dicke: 60 – 300 mm
Raumgewicht: 300 kg/m³

- Befestigung von Markisen mit großer Auflagefläche
- Verankerung von Vordächern in Wärmedämmverbundsystemen
- Befestigung von Briefkästen
- Befestigung von Rohrschellen für Dachwasserabläufe
- Fremdmontagen in Fassaden (z. B. für Lamellen, Regalsysteme)
- Druckunterlage bei schweren Lasten (z. B. bei Fassadenbefestigungen)
- Befestigung von Lampen oder anderen leichten Anbauteilen
- Sicherung von Storenkästen und anderen Bauteilen, die keine Wärmebrücken verursachen sollen

Belastbarkeit pro Montagezylinder (in kg)

Druckkraft

• Ø 90 mm: 112 kg

• Ø 125 mm: 214 kg

Zugkraft

• Ø 90 mm (EPS 15 kg/m³): 13 kg

• Ø 90 mm (SW 48 kg/m³): 9 kg

• Ø 125 mm (EPS 15 kg/m³): 26 kg

• Ø 125 mm (SW 48 kg/m³): 17 kg

Querkraft

• Ø 90 mm (EPS 15 kg/m³): 18 kg

• Ø 90 mm (SW 48 kg/m³): 12 kg

• Ø 125 mm (EPS 15 kg/m³): 31 kg

• Ø 125 mm (SW 48 kg/m³): 20 kg

Zulässige Lasten pro Schraube

• ✅ Zugkraft: 31 kg

• ✅ Querkraft: 15 kg
  (bei Schraubendurchmesser 7 mm und Setztiefe 60 mm)

EPS = Expandiertes Polystyrol
SW = Steinwolle
